日期：2019-08-14 浏览量：1110次

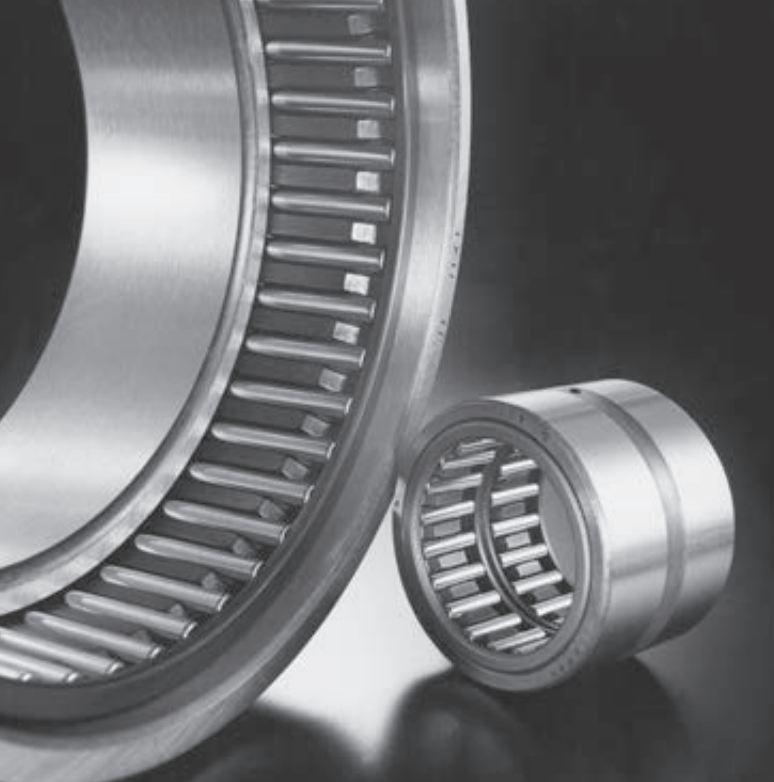

IKO附带分离型保持架滚针轴承是内圈、外圈与 滚针保持架组合在一起的轴承，内外圈能方便地分离，结构简单，精度高，而且可以选择这些零件进行搭配，因而可以自由选择径向间隙。由于采用滚针与保持架组件，故旋转性能出色。
最适用于机床、纺织机械、印刷机械等要求高精度的领域的批量生产。
》型号
轴承的型号 | 单列 | 双列 | ||
无内圈 | 附带内圈 | 无内圈 | 附带内圈 | |
型号标记 | RNAF | NAF | RNAFW | NAFW |
公称型号排列 | |
轴承的型号 | RNAF |
内接圆直径 | 7 (mm) |
轴承外径 | 14 (mm) |
轴承宽度 | 8 (mm) |
合成树脂保持架 | N |

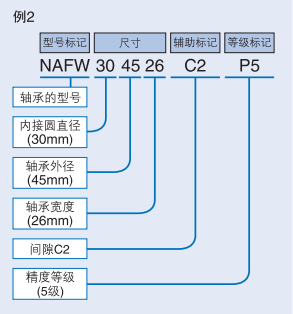

公称型号排列 | |
轴承的型号 | NAFW |
内接圆直径 | 30 (mm) |
轴承外径 | 45 (mm) |
轴承宽度 | 26 (mm) |
间隙 | C2 |
精度等级 | P5 |
备注
1.合成树脂保持架在公称型号的最后标注“N”来表示。附带分离型保持架滚针轴承的工作温度范围为-20℃～120℃。但合成树脂保持架的最高容许温度为110℃，连续工作时为100℃。
2. NAF、RNAF 没有油孔。NAFW、RNAFW 在外圈上设有油槽和 1 个油孔。
