IKO直线轴承套衬的精度测量方法

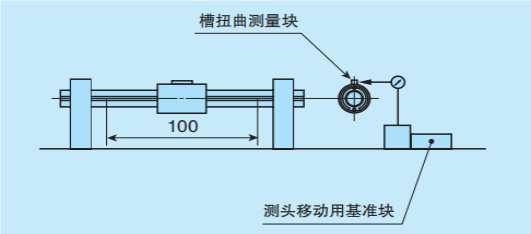

相对于轨道槽有效长度的槽扭曲：
固定设有轨道槽的轴并支撑，对外筒施加适当的单向扭力矩，沿与设有轨道槽的轴垂直方向将测头与安装在外筒上的槽扭曲测量块的侧面接触，计算外筒与测头在设有轨道槽的轴有效位置上任意点同时轴向移动100mm时的跳动。注意测头应尽量接近外筒的外表面。

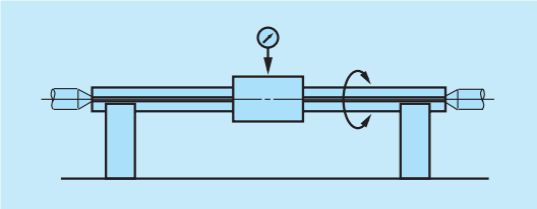

设有轨道槽的轴轴线的径向全跳动：
用支撑部或两个中心支撑住设有轨道槽的轴，将测头顶在外筒外周面，在轴向的几个位置测量设有轨道槽的轴转动一周时的跳动，计算其最大值。

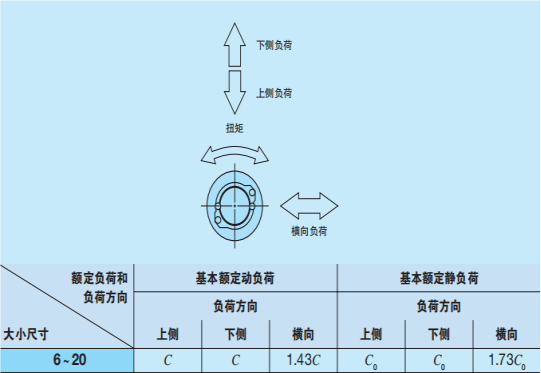

负荷方向和额定负荷
LMG系列根据负荷方向，在修正额定负荷后使用。根据下图，在修正尺寸表中所示基本额定动负荷、基本额定静负荷后再使用。
润滑
LMG系列未封入润滑脂，请进行适当润滑后再使用。
LMG系列可使用润滑油或润滑脂。采用润滑脂润滑时，建议使用优质锂皂基润滑脂。
防尘
LMG系列没有安装防尘密封垫片，在非清洁环境下使用时，建议采用防尘罩等整体覆盖，以防止碎屑及灰尘等有害异物侵入。此外，虽有指定特别配置附带侧面密封垫片(辅助标记 /U)可获得防尘效果，但大量垃圾或灰尘浮游时，或诸如切屑、沙尘等较大的异物粘附在设有轨道槽的轴上时，彻底防尘非常困难，因此推荐在直线运动部分安装防护盖进行防尘。
